Programm REB060

Das Programm dient der Berechnung der Massen langgestreckter Baukörper aus geradlinig begrenzten Querprofilflächen und dem Querprofilabstand. Für jede Position werden die Querprofilflächen durch die Begrenzungslinien der einzelnen Bodenarten gebildet. Die Begrenzungslinien werden im Rahmen des örtlichen Aufmaßes durch die REB-Verfahrensbeschreibungen 20.003, 20.073, 20.103 und 20.314 in Form der DA 66 gewonnen. Die Querprofilflächen werden durch die y- und z-Koordinaten der Querprofileckpunkte beschrieben. Aus den Flächen und den Stationsangaben der Querprofile wird die Masse unter Berücksichtigung des Schwerpunktweges berechnet. Dazu wird bei gekrümmter Achse das Kurvenband benötigt, das je Achselement durch die Anfangs- und Endstation, den Radius in der Anfangsstation und den Klothoidenparameter beschrieben wird. Positionsweise werden für jedes Querprofil die Station, Fläche, Masse, Radius, Schwerpunkt, K-Faktor und Gesamtmasse protokolliert.

Das Programm bietet für die visuelle Prüfung zwei Grafikkomponenten an:

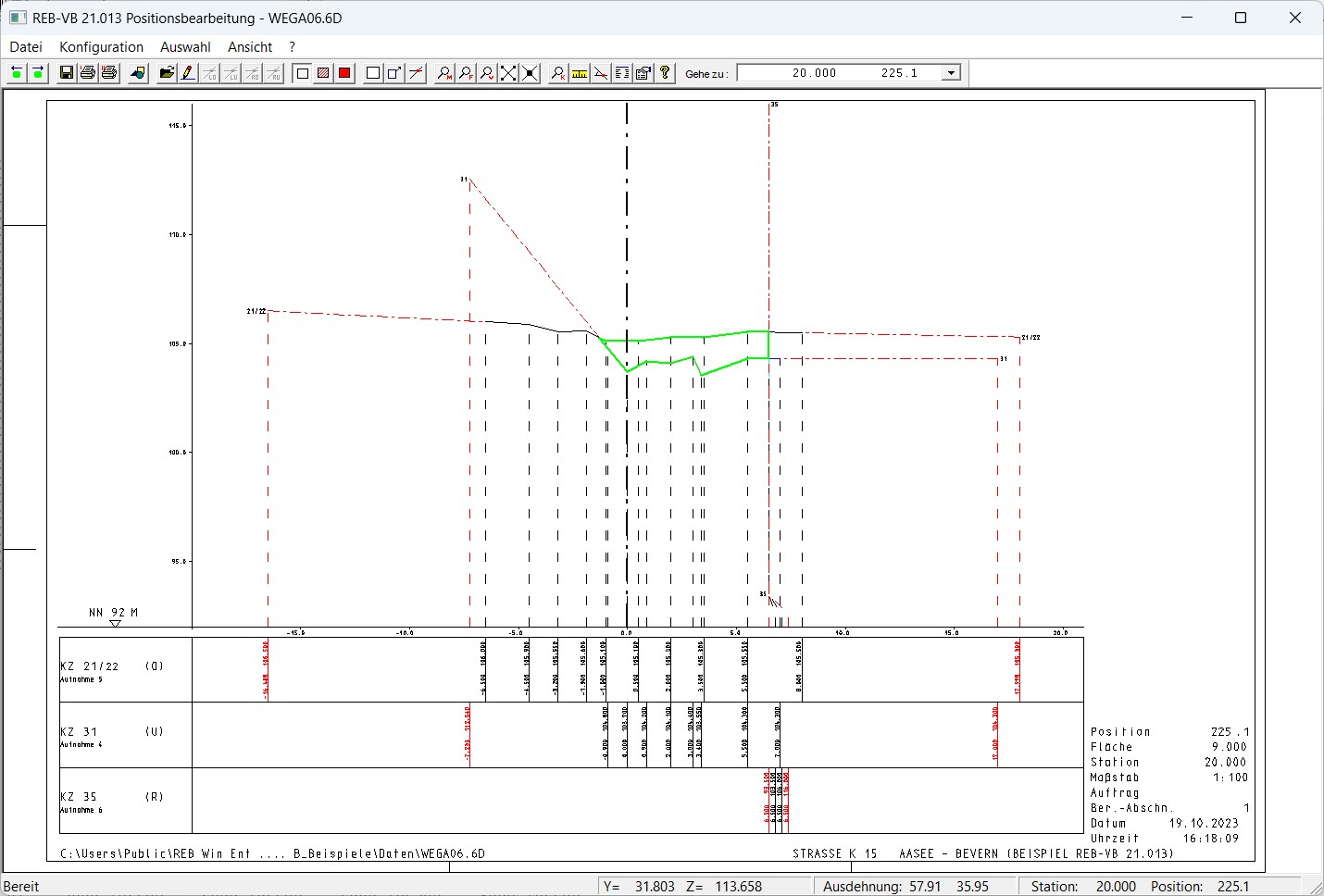

  • die Positionsbearbeitung zur Darstellung der Begrenzungslinien einer Position zusammen mit der gebildeten Fläche an den einzelnen Stationen und

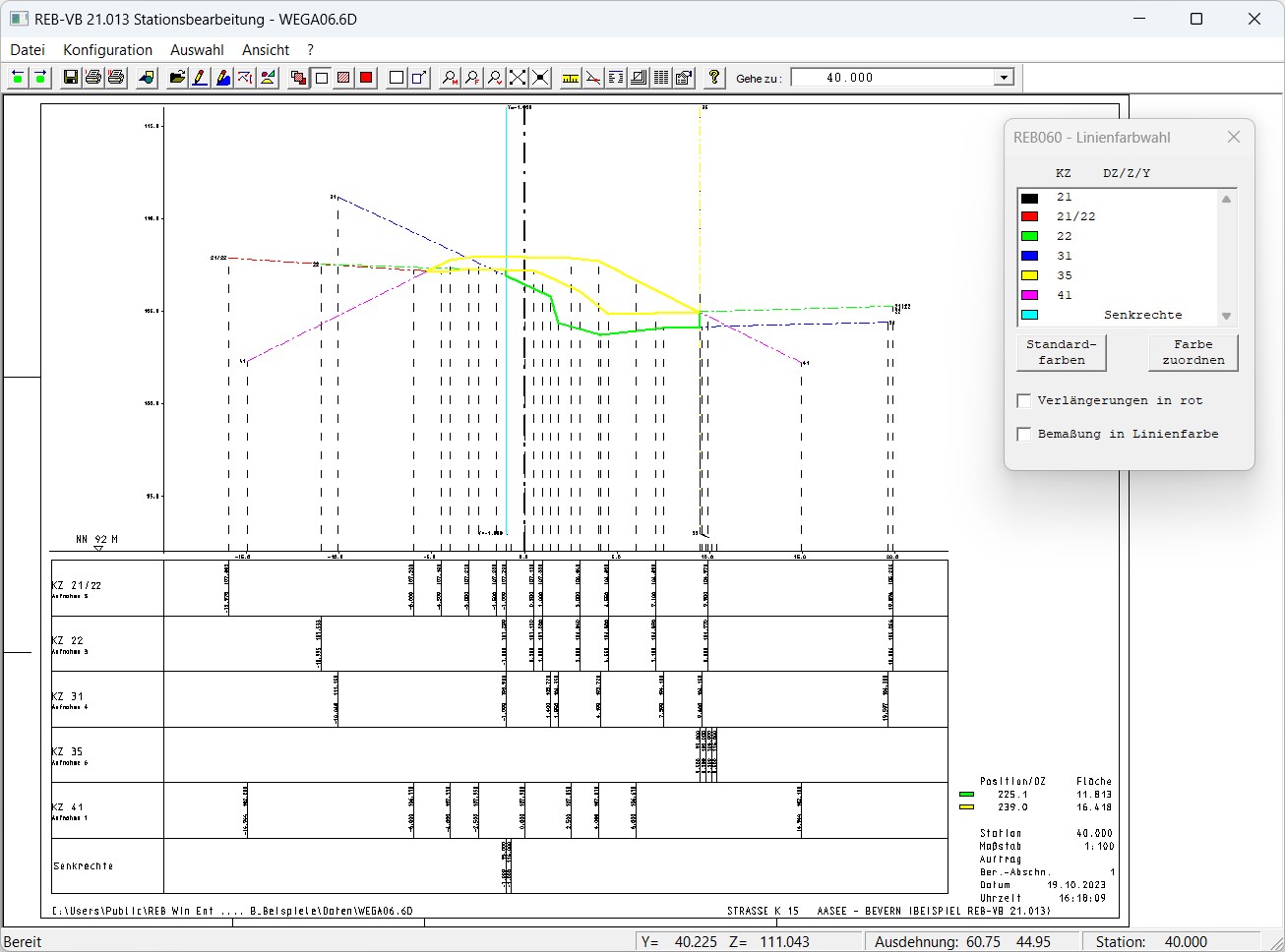

  • die Stationsbearbeitung zur Darstellung der Querprofile einzelner oder aller Positionen pro Station
